　　70周年國慶盛典是中央廣播電視總臺首次以4K+環繞聲模式直播的大型政治活動，也是第一次用5.1環繞聲直播的閱兵活動。這次電視直播設計了一個總系統和ABCDEF六大分系統來共同完成制作，對于電視或者影院里的觀眾來說，您所聽到的環繞聲，是動用了3個演播室、4套轉播系統、5輛錄音車，共計24張大中型調音臺，外加20套便攜式調音臺共同制作完成的。現場布置了近200支各類話筒，多軌錄制達到330通道，在廣場和沿線布設的各類音頻線纜長度接近30公里，規模之大，前所未有。

環繞聲場的構建

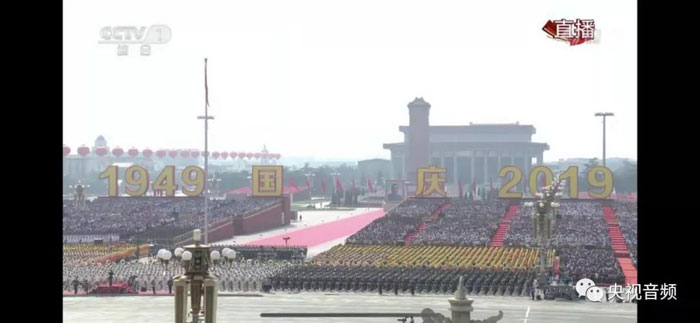

天安門廣場，南北長880米，東西寬500米，面積44萬平米

檢閱全程，長3000米，寬約80米，面積24萬平米
　　本次國慶盛典的環繞聲制作，為觀眾朋友還原了一個以天安門城樓和閱兵車為主視角，天安門廣場和長安街閱兵沿線為活動空間的聲音環境。聲場的構建是本次環繞聲制作的最大難點，因為這個空間實在太大了（上面兩張圖加起來的68萬平米只是地面，加上空中編隊的活動范圍那就更大了）。

　　各個分系統架設的效果話筒構成了電視歷史上最大的環繞聲聲場，為此次環繞聲直播提供了最基礎的保障。

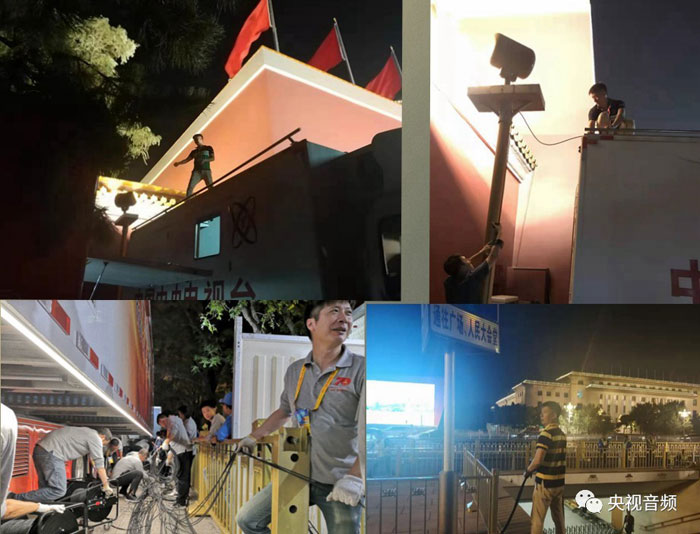

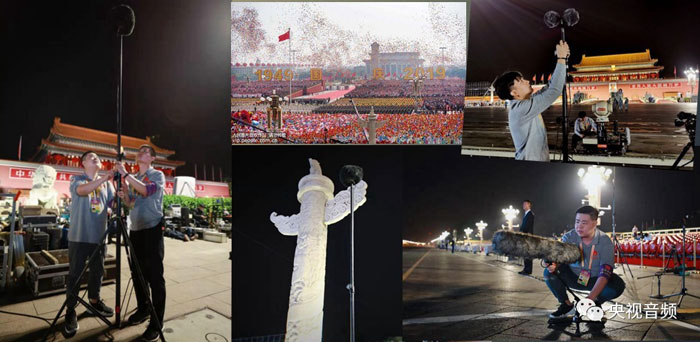

廣場上架設效果話筒

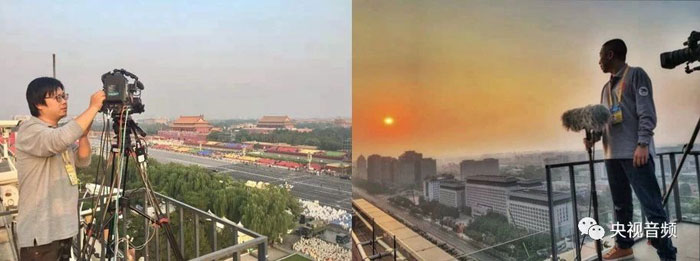

國家博物館樓頂與北京飯店樓頂架設話筒

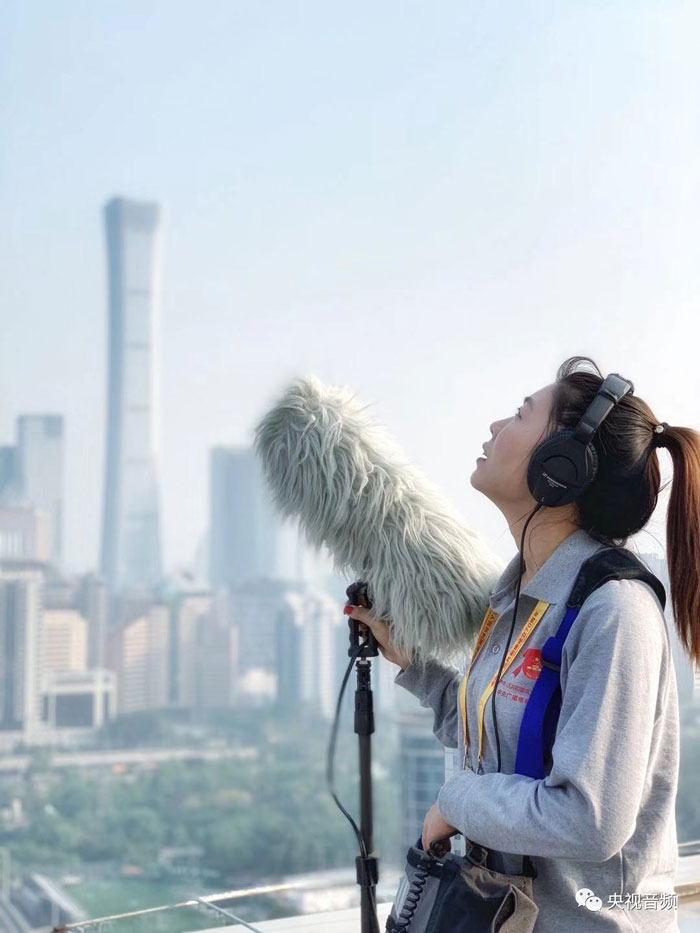

E系統高點上的女錄音師
標兵及分列式聲音設計：


在全場10萬人屏息凝神的時候，標兵踏出堅實的腳步
　　標兵就位環節代表著閱兵式的正式開始，也是最有儀式感的環節，分列式無疑則是閱兵表演的重頭戲，為了展現聲音效果我們共使用了將近30個通道的效果話筒，同時接入了擴聲保障組20多個效果話筒的編組信號進行制作。


徒步方陣通過檢閱區

裝備方陣通過檢閱區
閱兵沿線的聲音設計：

　　從儀仗隊第1方陣綿延到第22方陣，習主席檢閱的全程達到3公里，聲音元素核心是主席與方陣之間檢閱和受閱的應答。

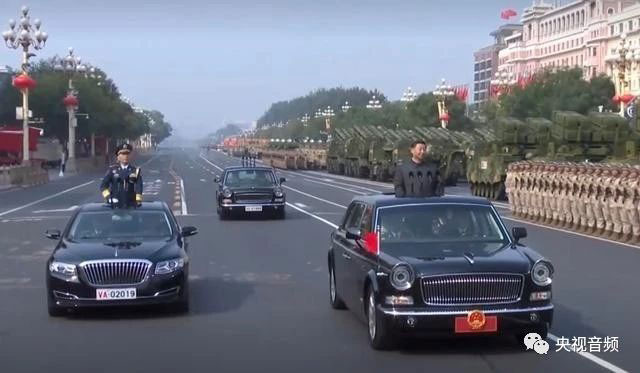

主席檢閱

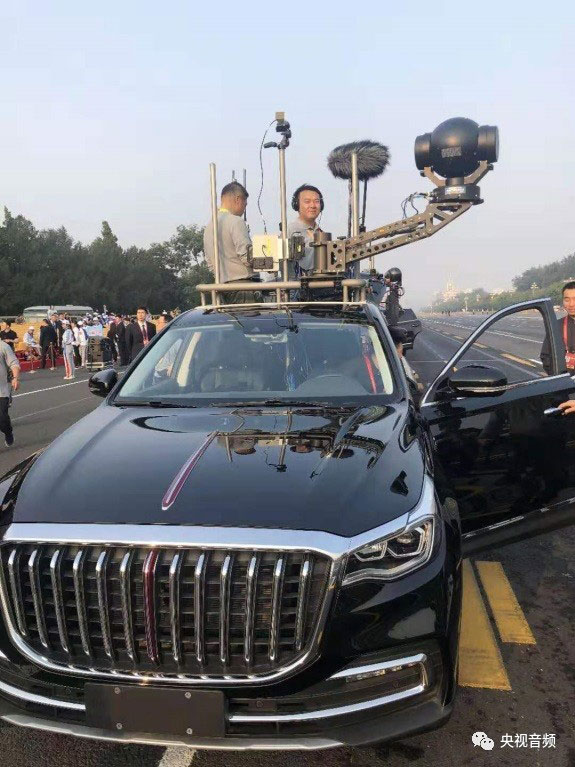

移動拍攝車拾取受閱方陣的應答
　　閱兵沿線的聲音構成來自于三方面，一是移動拍攝車上首次使用環繞聲話筒拾取的受閱方陣周圍的環境氣氛，用來在閱兵沿線構建環繞聲場，使直播環繞聲氣氛達到完整一致。二是擴聲保障組送來的每個方陣的領隊和方陣應答的擴聲信號。三是機頭和挑桿話筒近距離拾取的應答聲效。如此三方面聲音元素組合起來，制作成為完整的，有點有面，有整體有細節的，激情澎湃的方陣應答聲音。

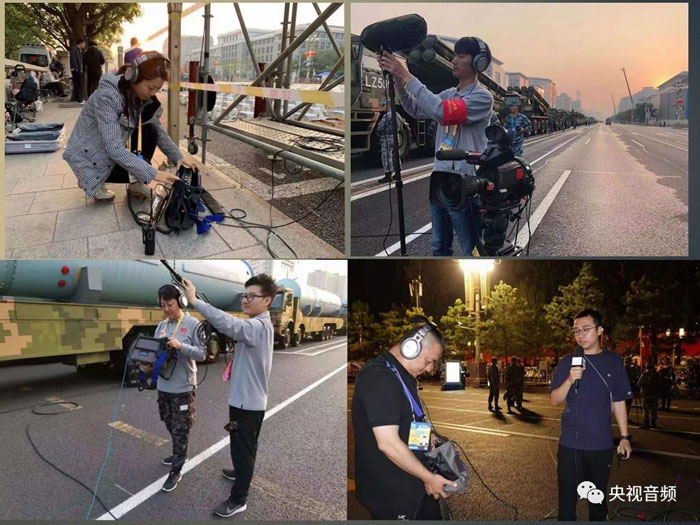

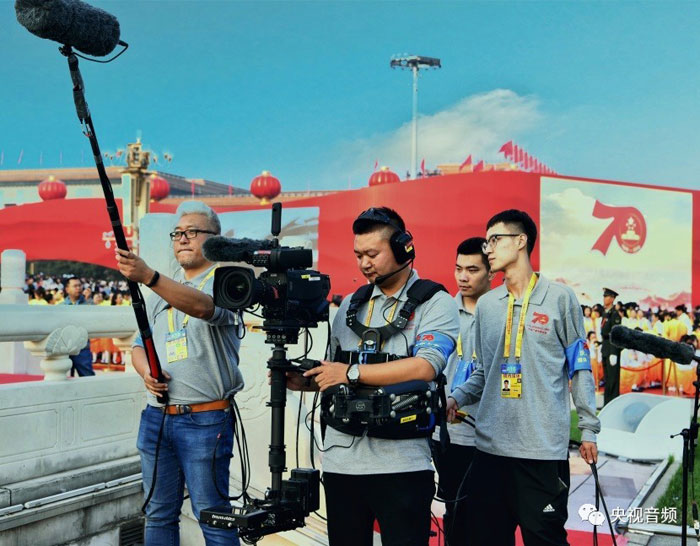

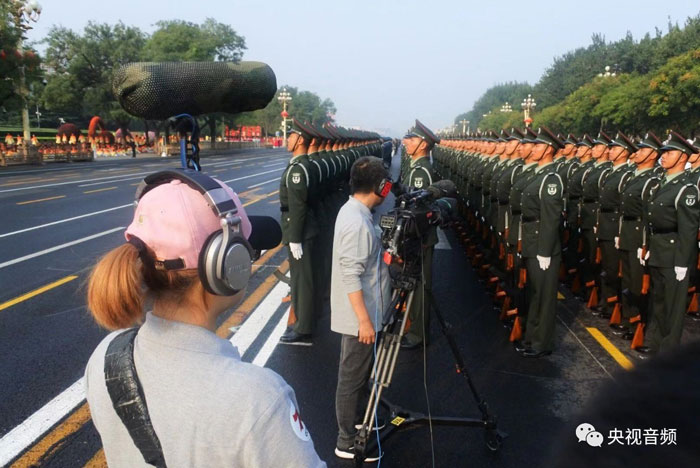

沿線錄音師
　　沿線每一個攝像機上都安裝了機頭話筒，并配備了錄音師舉桿拾音，將特寫鏡頭（拍槍、關車門、集結跑步等等）的聲音元素同步收取，把細節表現得淋漓盡致。


閱兵沿線的工作人員正在調試設備
國旗護衛隊護旗、升旗聲音設計：

　　我們在紀念碑的基座、紅毯沿線、國旗桿附近放置了大量的超指向話筒，并安排2組人員使用超指向話筒挑桿跟隨護衛隊一同行進，同步拾取他們極具震撼感的腳步聲以及護衛隊持槍、撴槍、抽刀、揮旗等細節的聲音元素。

　　由于地面上鋪設的紅毯比較柔軟，護衛隊的正步踏上去聲音聽感力度不夠，音響保障組在護衛隊戰士靴子上加入了紐扣話筒來拾取更近的直達聲改善音質，我們也使用了這一信號，并用均衡、壓縮等處理手段，使腳步聲聽上去更加厚重有力！


國旗護衛隊向我們走來

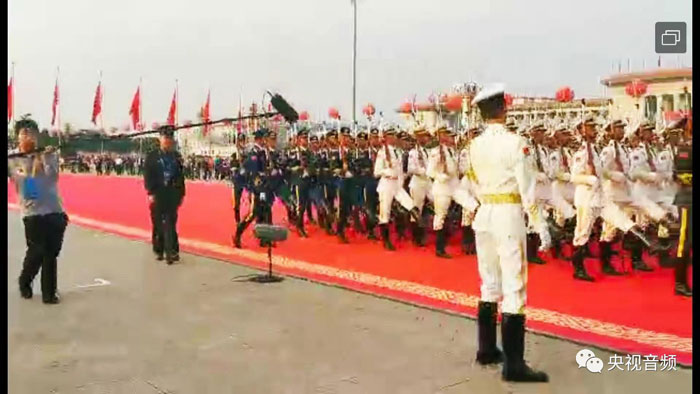

國旗護衛隊行進中，工作人員緊緊跟隨

到達旗桿指定位置，準備拾取持槍音效
　　多透露一點的是制作儀仗隊音效的央視音頻B2錄音車，這是總臺第一輛三維聲、全IP架構的錄音車，9月份改造完畢后直接從工廠奔赴天安門廣場，此次承擔廣場上音頻信號制作及多軌收錄等重要任務，70周年國慶盛典是它的處女秀。

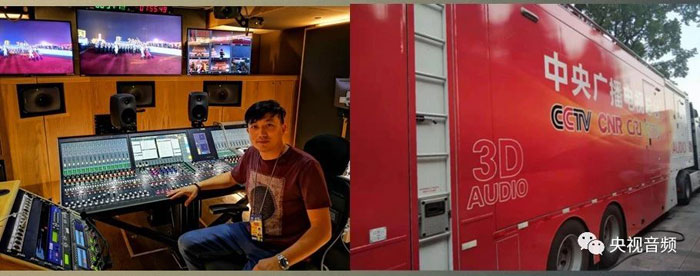

B2車的內部與外觀
禮炮陣地聲音設計：

　　56門禮炮的擺放位置位于廣場最南端，正陽門北側。我們知道裝修電鉆的聲音為100dB，飛機起飛的噪聲也不過120dB，而0距離測試一門禮炮的聲壓級在180dB左右，一側的28門禮炮齊響聲壓級超過了190dB，而話筒拾音的峰值電平一般為150dB左右，如此巨大的聲壓級下，要求話筒能收取禮炮彈殼落地的細節，炮聲還不能失真，那么話筒選型和擺放位置就必須合理、精準。

　　總臺聲音團隊先后5次抵達炮兵訓練基地，實地進行勘察、測試，與基地的技術人員進行深入溝通了解。對十余種型號的話筒逐個進行實地測試，同時將聲音錄制在多軌錄音機上，在錄音棚中進行聲音比對，最終根據話筒特點和廣場的現場環境確定了選型和擺放位置，從而達到滿意的效果。

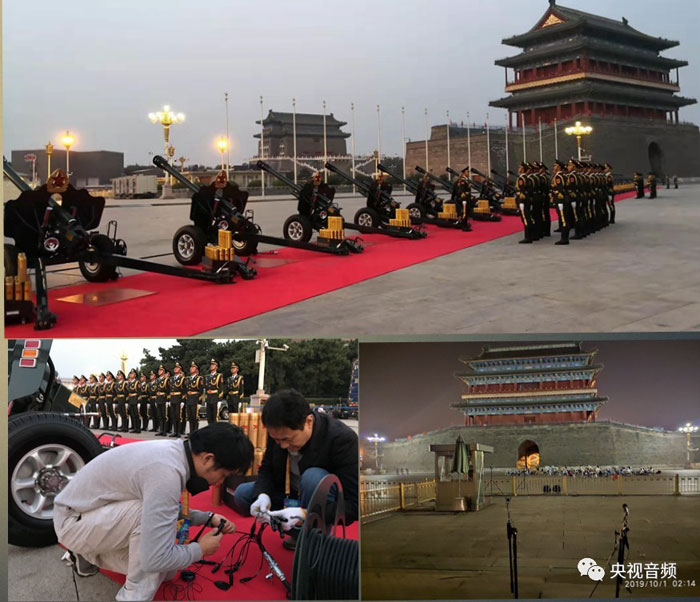

錄音師在禮炮陣地布設話筒
特殊機位的聲音設計：

　　閱兵環節中特殊機位的使用是閱兵轉播中最出彩的部分之一，畫面與聲音給觀眾帶來的沖擊感是任何遠距離機位所不能實現的，在此次活動中特殊機位通過微波傳輸把畫面和聲音回傳。

　　由于工作需要，小編和全國的電視觀眾一樣，并沒能到天安門廣場現場工作。但我一點都不羨慕去廣場現場工作的同事們。因為我坐在電視機前，就突然來到了。。。


戰車前

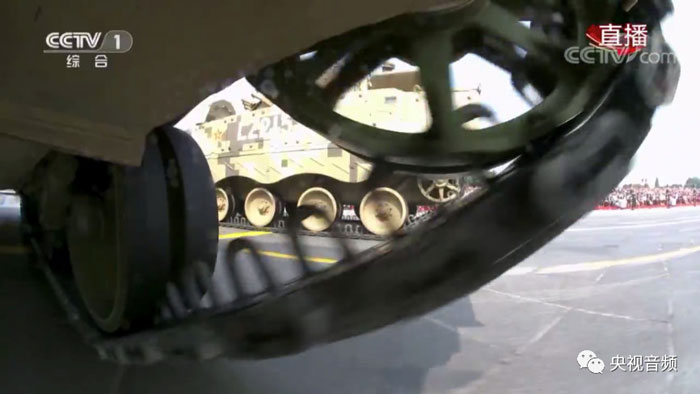

裝甲車下

雷達車中間

導彈下面

“未婚夫”身邊
　　這些角度都是現場觀眾根本看不到的。每當這種鏡頭出現的時候，我都聽到了這個裝備車輛特有的聲音細節——不同的發動機聲、履帶聲等等。

　　這要多多感謝我們這位帥氣的小伙子：他在每一個特殊鏡頭旁邊都布置了單獨的話筒，隨畫面一起無線傳回了轉播車。

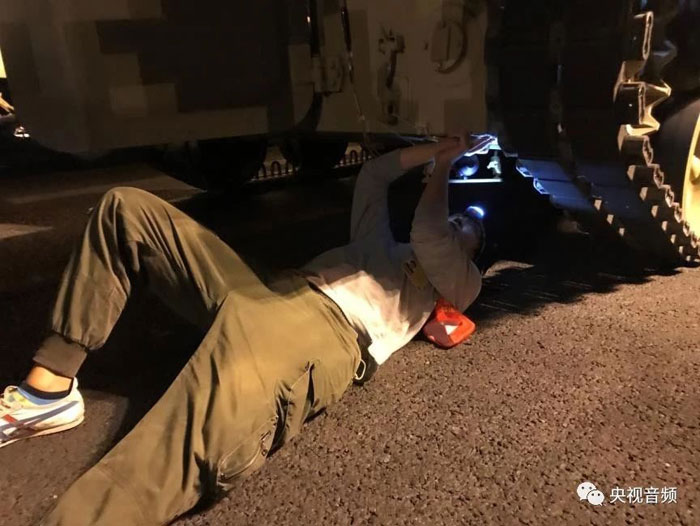

裝甲車底作業中，他的帥氣我們從腿就看出來了。。。

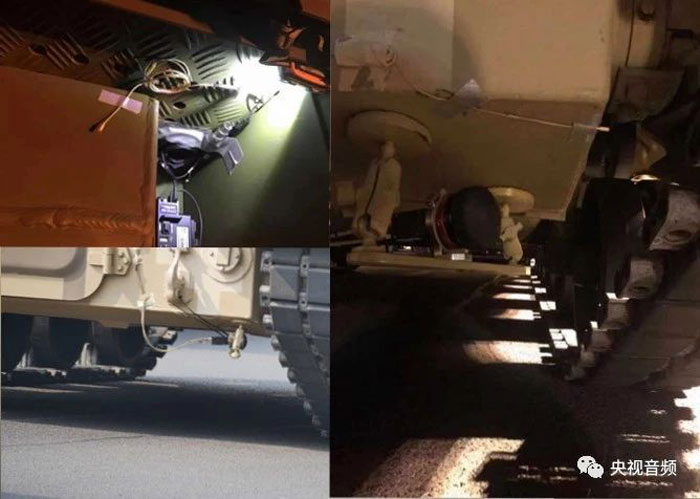

話筒的位置
　　這些特殊的效果聲回傳到轉播車之后，我們使用了自動控制技術（AFV功能），精確完成僅僅幾秒鐘的特殊鏡頭和EVS瞬間插播的聲音配合畫面的快速切換。擺脫了錄音師和切換導演喊“1、2、3、走”的傳統口令同步方式帶來的反應遲滯，充分體現了畫面和聲音配合帶來的震撼感。

總系統工作人員精心制作：

　　總系統播出調音師根據節目進程結合切換畫面的內容，將各分系統的具體聲音細節（禮炮、三軍儀仗隊、標兵腳步聲、分列式腳步聲、裝備編隊效果聲、飛機空中編隊聲、群眾游行歡呼聲、軍樂團在整個儀式當中所處的聲音位置關系等等）融合到環繞聲聲場里，將觀禮臺的觀眾效果聲編入到左、右聲道或左、右環繞聲道，在不同的場景下對環繞聲聲場進行適當?shù)膶挾取⑸疃日{(diào)整，對各環節細節的聲音結合畫面做精準的聲像定位，突出聲音帶來的震撼感。

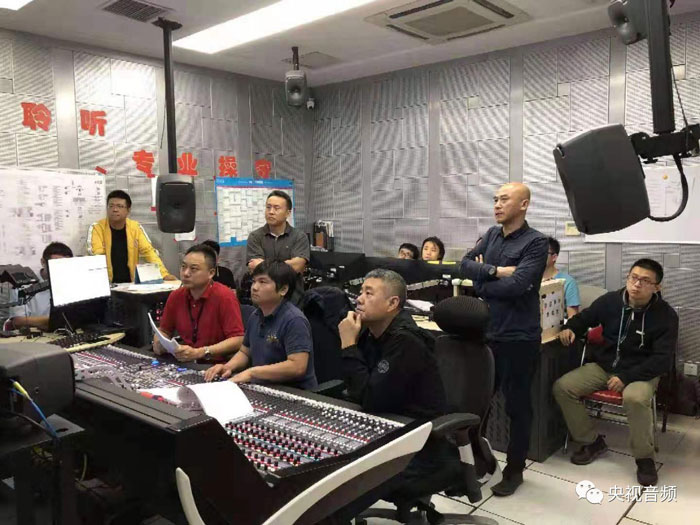

總錄音師李小沛老師坐鎮
　　還有一個黑科技：總系統首次運用AoIP技術，從現場信號中心傳輸?shù)娇偱_，通過光纖實現IP遠端傳輸，極大地拓寬了遠端回傳帶寬、最大限度縮短了聲音回傳延時并實現了聲音互傳。長達7公里的距離，傳輸音頻信號延時量僅為0.1ms（我們經常用“一瞬間”形容時間很短，一瞬間其實也就是一眨眼的工夫。據測量統計，人類眨一次眼睛需要0.3-0.4秒，等于300-400毫秒，也就是說IP遠端傳輸延時是一眨眼的工夫的幾千分之一）。

多軌工作站的全面應用：

　　主系統進行多軌錄制，將交換機中的音頻流轉為MADI信號送至工作站，共收錄多達128通道各類聲音。除了多軌錄音工作之外，還使用了多軌工作站來監測ABCD各分系統鏈路間的相對延時，這一技術也在九三閱兵、朱日和沙場閱兵以及多次春晚分會場傳輸直播中使用。

　　現場各系統全面進行原始聲音素材的多軌記錄，共計超過三百路信號，為后期精品節目再制作和出品三維聲版本、配合8k節目制作奠定基礎。

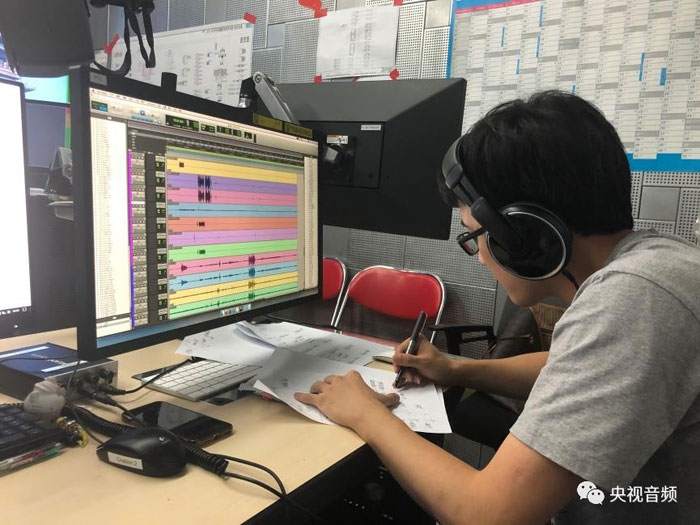

工作人員正在計算系統間延時
無縫對接的安全方案：

　　播出安全是總臺技術工作的紅線，總系統和各個分系統制定了詳細的備份方案，針對聲源、線路、核心、輸出若干環節設計替代方案，ABCD各分系統設計了災備和互備機制，一旦出現系統級故障，主系統可由現場數據中心獲取信號繼續制作。AoIP架構可以實現數據包級別無縫自動切換，實現無感備份啟動。

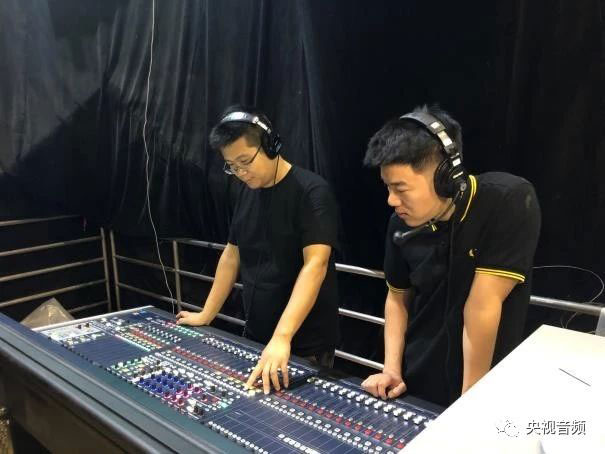

總系統的備份位于演播大廳，兩名錄音師始終戴著耳機同步工作
　　此次活動覆蓋區域極大，由于各系統分區工作，系統間的線纜級聯需要鋪設大量纜線近30公里。其中使用8根700米長的光纜（普通光纜每根200米），與現場信號中心進行級聯。由于排練期間長安街相關區域并未封閉管理，每次排練都需要重新鋪設，加之工作時間和人員數量的限制，每天重新鋪放8條700米光纜的工作強度非常大，恨不得將其一刀兩斷（所有直播結束后，在系統拆除的時候錄音師們真的做到了）。有的系統地處核心位置，管控嚴密，進出不便，逢周末閱兵活動和聯歡晚會兩天演練，錄音師需提前上崗，演練期間不能撤離，結束撤下來時已經是36小時以后。國慶大典直播當天，為了趕在布放聯歡晚會設施的重型機械進場之前完成轉播設備撤場，需要在閱兵結束后40分鐘之內，收完總長幾十公里的線纜，這幾乎是不可能完成的任務，兩個轉播系統的所有人員在閱兵直播信號切走的一瞬間撲向廣場。

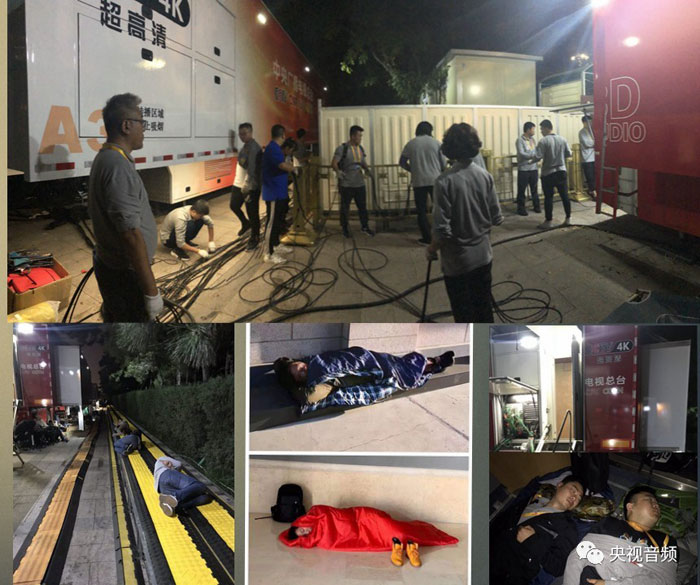

布設纜線熱火朝天，工作人員就地休息

上天入地，無所不能

各系統工作人員合影
　　從籌備、演練到正式活動，長達4個月的工作中，總臺音頻創作團隊一直以“世界一流歷史最好”為目標，多個系統聯合作戰，沒日沒夜，不辭辛勞，最終為全球電視觀眾奉獻了一道大氣磅礴、震撼人心的視聽盛宴，在電視端、新媒體端，以及全國十大電影院線同步推出，刷新了電視史上多項紀錄，一切都是值得的。
